一、HA-JMQ1002電源解碼器概述

HA-JMQ1002電源解碼器是自動跟蹤定位射流滅火系統的前端控制設備，與滅火裝置配合使用。通過CAN總線實現與區域控制箱、滅火裝置控制器的實時數據傳輸，能夠接收滅火裝置控制器、區域控制箱、手動控制盤的指令，驅動滅火裝置自動跟蹤掃描定位火源，控制電磁（動）閥啟閉，接受滅火裝置、電磁（動）閥的動作反饋信號，并傳輸給滅火裝置控制器。

二、HA-JMQ1002電源解碼器外觀說明

HA-JMQ1002型電源解碼器配置1個12芯專用航空線束插頭，用于與滅火裝置無縫對接，簡潔、方便、易安裝,將通訊信號進行解碼；對消防水炮進行定位控制；對電磁閥進行打開關閉控制；帶有外部聯動輸出端口，可控制其他消防聯動設備；可與通用火災自動報警系統連接。

三、HA-JMQ1002電源解碼器安裝接線說明

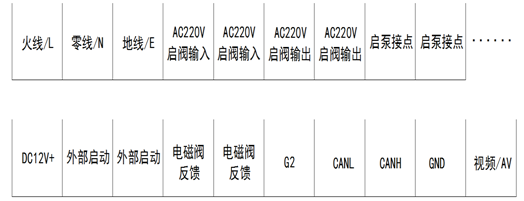

電源解碼器采用AC220V供電，從智能滅火裝置控制器、區域控制箱引線即可。線路連接如下圖所示：

電源輸入/地：設備電源AC220火、零、地線

啟閥輸入：電磁閥AC220火、零線

啟閥輸出：電磁閥輸出AC220火、零線

啟泵接點：泵房啟泵線

L/H：CAN總線

外部啟動：第三方火警輸入信號

電磁閥反饋：電磁開閥動作信號

AV/GND：視頻輸入線

12V+/GND：DC12V電源輸出

四、HA-JMQ1002電源解碼器使用注意事項

①、電源線必須正確無誤，以免損壞電源解碼器。

②、電源解碼器必須就近安裝于滅火裝置的附近，以保證專用航空線束有360°的轉動空間，嚴禁在空間不足的情況下運行滅火裝置，以免損壞滅火裝置。
