一、GST-LD-8308輸入/輸出接口概述

GST-LD-8308輸入/輸出接口，主要用于連接防火門監控設備。

二、GST-LD-8308輸入/輸出接口工作原理

接口內嵌微處理器，微處理器實現與防火門監控器通訊、電源總線掉電檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線故障檢測、狀態指示燈控制，接口接收到防火門監控器的啟動命令后，吸合輸出繼電器，并點亮輸出指示燈，接口接收到設備傳來的回答信號后，將該信息傳到防火門監控器，并點亮輸入指示燈。

三、GST-LD-8308輸入/輸出接口技術參數

型號	GST-LD-8308
信號總線電壓	總線24V,允許范圍:16V～28V
電源總線電壓	DC24V,允許范圍:DC20V～DC28V
總線監視電流	≤1mA
總線啟動電流	≤3mA
電源監視電流	≤5mA
電源啟動電流	≤20mA
輸出容量	無源輸出,容量為DC24V/200mA
輸出控制方式	電平、脈沖
指示燈	紅色
編碼方式	電子編碼方式，占用一個總線編碼點
線制	與防火門監控器采用無極性信號二總線連接，與電源線采用無極性二線制連接
環境溫度	0℃～+40℃
相對濕度	≤95%，不凝露
外形尺寸	86mm×86mm×43mm
外殼防護等級	IP30
殼體材料和顏色	ABS,瓷白
重量	約145g
安裝孔距	60mm
執行標準	GB 29364-2012

四、GST-LD-8308輸入/輸出接口主要特性

●輸入、輸出具有檢線功能。

●電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

●地址碼為電子編碼，可由電子編碼器事先寫入，工程調試簡便可靠。

●輸入端與無源觸點連接，可現場設為常開檢線、常閉檢線或自回答方式；輸出端可連接成常開輸出或常閉輸出。

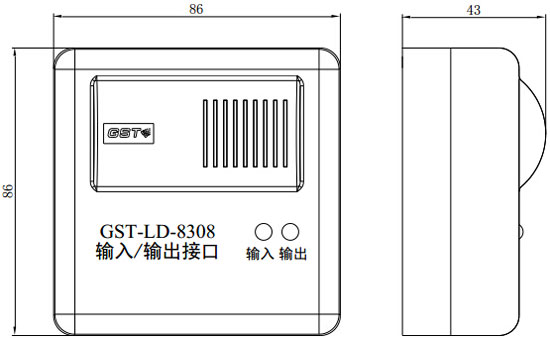

五、GST-LD-8308輸入/輸出接口外形示意圖

GST-LD-8308輸入/輸出接口外形示意圖
